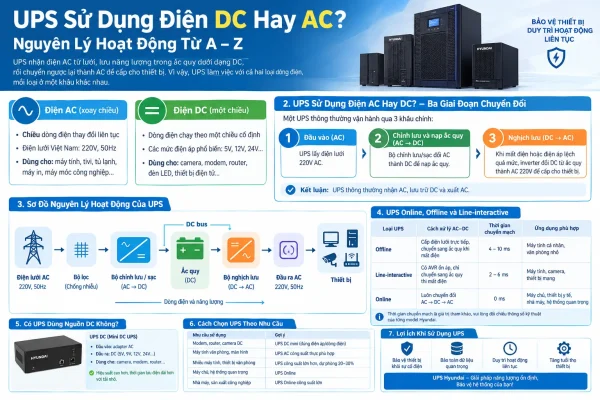

UPS Dùng Điện DC Hay AC? Nguyên Lý Hoạt Động Từ A–Z
UPS dùng điện AC hay DC? Câu trả lời là cả hai. UPS nhận điện xoay chiều (AC) từ lưới điện, chuyển đổi và lưu trữ năng lượng trong ắc quy dưới dạng điện một chiều (DC), sau đó chuyển đổi ngược lại thành điện AC để cấp cho thiết bị khi cần thiết.
Đây chính là nguyên lý cốt lõi giúp bộ lưu điện (UPS) duy trì nguồn điện liên tục khi mất điện, đồng thời hạn chế ảnh hưởng của các sự cố như sụt áp, quá áp hoặc nhiễu điện, tùy theo công nghệ UPS được sử dụng.
Vậy dòng điện AC và DC khác nhau như thế nào? UPS chuyển đổi hai loại điện này ra sao? Nên chọn UPS AC thông thường hay UPS DC mini cho thiết bị của bạn? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
1. Điện AC và DC khác nhau như thế nào?
Trước khi tìm hiểu nguyên lý hoạt động của UPS, bạn cần hiểu hai loại dòng điện phổ biến là AC và DC.
Điện AC là gì?
AC (Alternating Current) là dòng điện xoay chiều, có chiều và giá trị thay đổi theo thời gian. Đây là loại điện được sử dụng phổ biến trong hệ thống điện dân dụng và công nghiệp.
Tại Việt Nam, điện lưới dân dụng thông thường có điện áp danh định 220V AC, tần số 50Hz.
Một số thiết bị sử dụng nguồn AC gồm:
- Máy tính để bàn, màn hình và máy in.
- Tivi, thiết bị văn phòng và máy photocopy.
- Máy chủ, tủ mạng và một số thiết bị công nghiệp.
- Động cơ, máy móc sản xuất sử dụng nguồn điện xoay chiều.
Điện DC là gì?
DC (Direct Current) là dòng điện một chiều, có cực tính xác định và dòng điện chạy theo một chiều trong mạch thông thường. Đây là dạng điện năng được lưu trữ trong pin và ắc quy.
Các mức điện áp DC thường gặp gồm 5V, 12V, 24V và 48V, tùy theo thiết bị và hệ thống.
Một số thiết bị sử dụng nguồn DC gồm:
- Camera giám sát.
- Modem Wi-Fi, router và thiết bị mạng.
- Mạch điện tử, bộ điều khiển và cảm biến.
- Hệ thống pin, ắc quy và thiết bị viễn thông.
Điểm khác biệt quan trọng: điện lưới thường cung cấp AC, trong khi ắc quy lưu trữ năng lượng dưới dạng DC. UPS đóng vai trò chuyển đổi và quản lý nguồn điện để thiết bị có thể hoạt động ổn định.

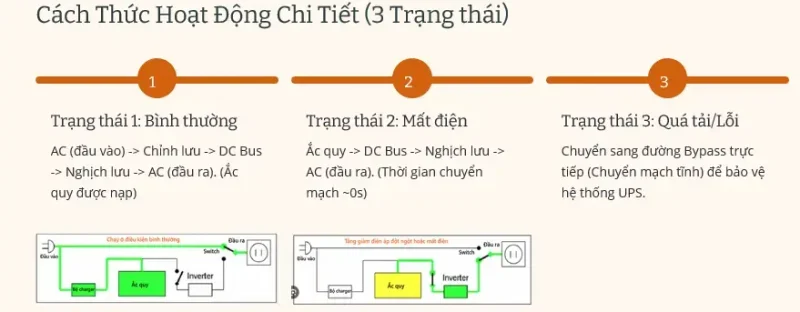

2. UPS dùng điện AC hay DC? Nguyên lý hoạt động chi tiết
Một bộ UPS AC thông thường có thể thực hiện ba chức năng chính: nhận điện đầu vào, chuyển đổi để nạp ắc quy và tạo nguồn điện đầu ra phù hợp cho tải.
Bước 1: Tiếp nhận điện AC từ lưới điện
Khi nguồn điện lưới hoạt động bình thường, UPS nhận điện xoay chiều từ đầu vào.
Tùy theo công nghệ và thiết kế, nguồn điện này có thể được đưa đến tải trực tiếp qua mạch chuyển mạch hoặc đi qua bộ chỉnh lưu và bộ nghịch lưu trước khi cấp ra đầu ra.
Các bộ lọc và mạch bảo vệ, nếu được trang bị, giúp hạn chế một số nhiễu điện và xử lý các tình huống bất thường trong giới hạn thiết kế.
Bước 2: Chuyển đổi AC sang DC để nạp ắc quy
Bên trong UPS có bộ chỉnh lưu (Rectifier) và mạch sạc. Bộ chỉnh lưu chuyển đổi điện AC thành DC để cung cấp năng lượng cho hệ thống DC và nạp ắc quy.
Ắc quy lưu trữ năng lượng hóa học, sau đó cung cấp điện DC khi cần thiết. Điện áp của bộ ắc quy phụ thuộc vào thiết kế UPS, có thể là 12V, 24V, 48V hoặc hàng trăm volt DC ở một số hệ thống công suất lớn.
Lưu ý rằng điện áp của bộ ắc quy không nhất thiết bằng điện áp đầu ra của UPS. Bộ nghịch lưu sẽ chuyển đổi nguồn DC này thành điện áp AC phù hợp với tải.
Bước 3: Chuyển đổi DC sang AC để cấp điện cho thiết bị
Khi điện lưới bị mất hoặc không còn nằm trong giới hạn cho phép, UPS sử dụng năng lượng từ ắc quy.
Bộ nghịch lưu (Inverter) chuyển đổi điện DC thành điện AC có điện áp và tần số phù hợp với thiết bị đầu ra.
Nhờ đó, máy tính, máy chủ, thiết bị mạng và các tải tương thích có thể tiếp tục hoạt động trong thời gian lưu điện còn lại.
Thời gian duy trì nguồn phụ thuộc vào dung lượng ắc quy, công suất tải, hiệu suất chuyển đổi và tình trạng thực tế của hệ thống.
Kết luận: với UPS AC thông thường, điện đầu vào là AC, năng lượng trong ắc quy được lưu trữ dưới dạng DC và điện đầu ra cấp cho tải là AC.

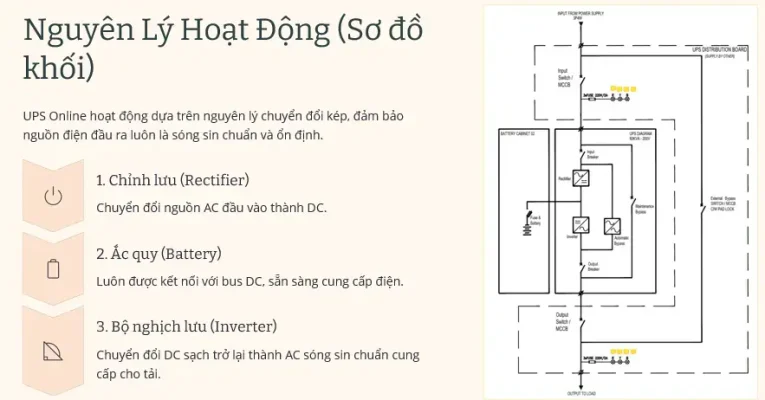

3. Sơ đồ nguyên lý chuyển đổi điện trong UPS
Để dễ hình dung, bạn có thể tham khảo sơ đồ nguyên lý tổng quát sau:
Điện lưới AC → Bộ chỉnh lưu/sạc → DC bus ↔ Ắc quy DC → Bộ nghịch lưu → Điện AC đầu ra → Thiết bị
Trong sơ đồ này, DC bus là đường dẫn điện một chiều bên trong UPS. Tùy theo cấu trúc thiết bị, bộ lọc, mạch chuyển mạch tĩnh và đường bypass có thể được bố trí thêm.
Với UPS online chuyển đổi kép, tải bình thường được cấp điện thông qua bộ chỉnh lưu và bộ nghịch lưu. Khi điện lưới mất, năng lượng từ ắc quy tiếp tục cấp cho bộ nghịch lưu mà không cần chuyển tải sang một nguồn AC khác.
Với UPS offline hoặc line-interactive, đường đi của điện trong chế độ bình thường khác với UPS online.
4. UPS Offline, Line-interactive và Online xử lý điện AC–DC như thế nào?
Không phải tất cả UPS đều chuyển đổi điện theo cùng một phương thức. Ba công nghệ phổ biến nhất là Offline, Line-interactive và Online.
| Tiêu chí | UPS Offline | UPS Line-interactive | UPS Online |
|---|---|---|---|
| Nguyên lý chính | Tải thường dùng điện lưới, chuyển sang inverter khi cần | Có mạch điều chỉnh điện áp, thường dùng điện lưới khi bình thường | Chuyển đổi kép AC–DC–AC trong chế độ bình thường |
| Xử lý điện áp | Phụ thuộc nguồn lưới và mạch bảo vệ | Có khả năng điều chỉnh điện áp trong giới hạn thiết kế | Kiểm soát điện áp và tần số đầu ra tốt hơn trong giới hạn thiết kế |
| Chuyển sang ắc quy | Có độ trễ chuyển mạch | Có độ trễ chuyển mạch | Thông thường không có thời gian chuyển mạch sang inverter khi mất điện lưới |
| Ứng dụng phù hợp | Máy tính cá nhân, tải nhỏ | Máy tính văn phòng, thiết bị mạng | Máy chủ, hệ thống điều khiển và tải quan trọng |
Thời gian chuyển mạch cụ thể phụ thuộc model, chế độ vận hành và điều kiện thử nghiệm. Cần kiểm tra tài liệu kỹ thuật của từng sản phẩm thay vì áp dụng một con số chung cho toàn bộ một dòng UPS.
Khi nào nên chọn UPS Online?
UPS Online phù hợp khi yêu cầu cao về tính liên tục và chất lượng nguồn điện, chẳng hạn như:
- Máy chủ và hệ thống lưu trữ dữ liệu.
- Trung tâm dữ liệu và phòng máy chủ.
- Thiết bị điều khiển trong nhà máy.
- Hệ thống tự động hóa cần hạn chế gián đoạn nguồn.
- Các tải quan trọng cần nguồn điện đầu ra được kiểm soát chặt chẽ.
Tuy nhiên, UPS không tự động bảo đảm mọi loại tải đều an toàn trước mọi sự cố. Khi lựa chọn, cần xem xét thêm khả năng chịu quá tải, thời gian lưu điện, chất lượng điện đầu ra, cấu hình bypass và yêu cầu tương thích của thiết bị.
5. Có UPS sử dụng nguồn DC không?
Có. Bên cạnh UPS AC, thị trường còn có các bộ lưu điện DC, thường được gọi là Mini DC UPS hoặc bộ lưu điện DC chuyên dụng.
Khác với UPS AC thông thường, loại này cung cấp trực tiếp điện một chiều ở đầu ra để cấp cho những thiết bị tương thích.
UPS DC hoạt động như thế nào?
Một bộ lưu điện DC phổ biến có thể hoạt động theo sơ đồ:
Adapter AC → Mạch sạc và quản lý nguồn → Pin/ắc quy DC → Đầu ra DC → Thiết bị
Khi điện lưới hoạt động bình thường, bộ lưu điện cấp nguồn và nạp pin. Khi mất điện, nguồn DC từ pin được duy trì ở đầu ra thông qua mạch quản lý nguồn.
Tùy thiết kế, một số thiết bị có thể sử dụng pin bên trong hoặc bộ ắc quy ngoài.
UPS DC phù hợp với thiết bị nào?
- Modem Wi-Fi và router.
- Camera giám sát dùng nguồn DC.
- Thiết bị mạng nhỏ.
- Một số thiết bị điều khiển và điện tử sử dụng nguồn DC tương thích.
UPS DC có tiết kiệm điện hơn UPS AC không?
UPS DC có thể giảm tổn hao chuyển đổi trong những ứng dụng phù hợp, đặc biệt khi thiết bị vốn sử dụng nguồn DC. Tuy nhiên, hiệu suất thực tế còn phụ thuộc vào mạch sạc, bộ chuyển đổi điện áp, dung lượng pin và công suất tải.
Trước khi mua, cần kiểm tra điện áp đầu ra, dòng điện tối đa, cực tính đầu nối và khả năng cấp nguồn liên tục cho thiết bị.
Lưu ý: không sử dụng UPS DC để cấp nguồn trực tiếp cho thiết bị AC. Ngược lại, thiết bị DC chỉ có thể sử dụng UPS AC thông qua adapter tương thích.
6. Cách chọn UPS theo công suất thiết bị
Sau khi hiểu nguyên lý AC–DC, bước tiếp theo là lựa chọn UPS phù hợp với nhu cầu sử dụng.
Chọn UPS theo nhóm thiết bị
| Nhu cầu sử dụng | Hướng lựa chọn |
|---|---|
| Modem Wi-Fi, router, camera DC | UPS DC mini có đúng điện áp và dòng điện đầu ra |
| Máy tính văn phòng, màn hình | UPS AC có công suất thực phù hợp |
| Nhiều máy tính và thiết bị văn phòng | UPS có công suất đáp ứng tổng tải và dòng khởi động |
| Máy chủ, tủ mạng quan trọng | Ưu tiên xem xét UPS Online |
| Máy móc và dây chuyền sản xuất | Tính toán tải thực tế, dòng khởi động, đặc tính tải và phương án bảo vệ |
Các nhóm trên chỉ là định hướng ban đầu. Không nên chọn UPS chỉ dựa vào số lượng thiết bị hoặc mức VA ghi trên vỏ máy.
Cách tính công suất UPS cơ bản
Bước 1: Tính tổng công suất tải
Cộng công suất thực tế của tất cả thiết bị cần được bảo vệ, tính bằng watt (W).
Ví dụ, một hệ thống có tổng công suất tải là 800W cần một UPS có công suất thực lớn hơn 800W.
Bước 2: Kiểm tra cả công suất W và VA
UPS thường được công bố theo hai thông số:
- VA: công suất biểu kiến.
- W: công suất thực mà UPS có thể cấp cho tải.
Không thể mặc định mọi UPS đều có hệ số công suất 0,6 hoặc 0,8. Cần đối chiếu trực tiếp thông số công suất W và VA của model dự kiến lựa chọn.
Bước 3: Dự phòng công suất
Có thể bắt đầu bằng mức dự phòng khoảng 20–30% cho tải thông thường, sau đó điều chỉnh theo khả năng mở rộng và đặc tính vận hành. Với tải có động cơ, dòng khởi động lớn hoặc tải phi tuyến, cần tính toán kỹ hơn.
Bước 4: Xác định thời gian lưu điện
Công suất UPS không quyết định trực tiếp thời gian lưu điện. Thời gian này còn phụ thuộc vào dung lượng ắc quy, số lượng bình, cấu hình điện áp DC, hiệu suất UPS và mức tải thực tế.
Nếu hệ thống cần duy trì hoạt động lâu khi mất điện, cần tính toán dung lượng ắc quy phù hợp thay vì chỉ tăng công suất UPS.
7. Lựa chọn UPS Hyundai cho hệ thống điện của bạn
Khi cần bảo vệ thiết bị văn phòng, hệ thống mạng, máy chủ hoặc thiết bị điều khiển công nghiệp, UPS Hyundai là một lựa chọn đáng cân nhắc trong quá trình so sánh các giải pháp bộ lưu điện.
Tuy nhiên, model phù hợp cần được xác định dựa trên công suất tải, yêu cầu chất lượng điện, thời gian lưu điện và môi trường lắp đặt.
Tại Dương Quảng Phát, khách hàng có thể bắt đầu bằng việc xác định ba thông tin:
- Tổng công suất thiết bị cần cấp điện dự phòng.
- Thời gian lưu điện mong muốn khi mất điện.
- Loại tải đang sử dụng: máy tính, máy chủ, thiết bị mạng hay máy móc công nghiệp.
Từ các dữ liệu này, việc lựa chọn công suất UPS, công nghệ Online hoặc Line-interactive và cấu hình ắc quy sẽ có cơ sở kỹ thuật rõ ràng hơn.
Bạn đang cần chọn UPS Hyundai cho văn phòng, phòng máy chủ hay nhà máy? Hãy liên hệ Dương Quảng Phát để được tư vấn giải pháp phù hợp với công suất tải và thời gian lưu điện thực tế.
Tham khảo sản phẩm: ” Bộ lưu điện UPS Hyundai ”
8. Câu hỏi thường gặp về điện AC, DC và UPS
UPS có tiêu thụ điện khi không mất điện không?
Có. UPS vẫn tiêu thụ điện để vận hành mạch điều khiển, nạp hoặc duy trì trạng thái sạc của ắc quy và bù các tổn hao chuyển đổi. Mức tiêu thụ phụ thuộc vào công nghệ, công suất và chế độ hoạt động.
Ắc quy UPS sử dụng điện AC hay DC?
Ắc quy lưu trữ năng lượng hóa học và cung cấp điện DC khi phóng điện. Đây là nguồn năng lượng mà bộ nghịch lưu sử dụng để tạo điện AC đầu ra trong UPS AC.
Có thể cắm thiết bị DC vào UPS AC không?
Có thể, nếu thiết bị được cấp nguồn thông qua adapter AC–DC phù hợp. Adapter phải đáp ứng đúng điện áp, dòng điện và cực tính theo yêu cầu của thiết bị.
UPS lưu điện được bao lâu khi mất điện?
Thời gian lưu điện phụ thuộc vào dung lượng ắc quy, công suất tải, hiệu suất chuyển đổi, nhiệt độ và tình trạng ắc quy. Một số hệ thống chỉ cần duy trì vài phút để lưu dữ liệu và tắt máy an toàn; các ứng dụng khác cần thời gian dài hơn với cấu hình ắc quy phù hợp.
UPS và inverter khác nhau như thế nào?
UPS được thiết kế để duy trì nguồn điện liên tục cho tải trong giới hạn thiết kế, thường có chức năng quản lý ắc quy, bảo vệ và chuyển đổi nguồn. Inverter chủ yếu chuyển đổi điện DC thành AC và có thể được tích hợp trong hệ thống điện dự phòng.
Không phải mọi inverter đều có chức năng chuyển nguồn nhanh như UPS. Tuy nhiên, thời gian chuyển nguồn thực tế còn phụ thuộc vào từng thiết kế, nên cần xem xét thông số kỹ thuật thay vì chỉ dựa vào tên gọi.
UPS Online có luôn cho đầu ra tốt hơn UPS Offline không?
UPS Online chuyển đổi kép thường kiểm soát điện áp và tần số đầu ra tốt hơn, đồng thời tránh gián đoạn chuyển mạch sang inverter khi mất điện lưới trong chế độ hoạt động bình thường. Dù vậy, chất lượng điện thực tế vẫn phụ thuộc vào thiết kế, mức tải, chế độ bypass và thông số của từng model.
9. Kết luận
Để trả lời cho câu hỏi: “UPS dùng điện DC hay AC” thì UPS sử dụng cả điện AC và DC trong quá trình vận hành. Điện lưới AC được chuyển đổi để nạp ắc quy DC, sau đó bộ nghịch lưu chuyển đổi DC thành AC nhằm duy trì nguồn điện cho các thiết bị khi cần thiết.
Nếu chỉ cần cấp điện dự phòng cho modem, router hoặc camera DC, UPS DC mini có thể là giải pháp phù hợp. Với máy tính, máy chủ, thiết bị văn phòng và hệ thống công nghiệp sử dụng nguồn AC, cần lựa chọn UPS theo công suất tải, công nghệ vận hành và thời gian lưu điện.
Quan trọng nhất là không chỉ chọn UPS theo VA, mà cần kiểm tra cả công suất W, đặc tính tải, cấu hình ắc quy và yêu cầu chất lượng nguồn điện.
Liên hệ Hyundai Dương Quảng Phát để được tư vấn lựa chọn UPS Hyundai phù hợp với nhu cầu sử dụng và hệ thống điện thực tế của bạn.
