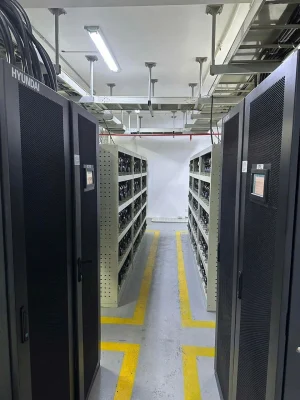

Bộ lưu điện cho Data Center là gì?
Bộ lưu điện cho Data Center– tầm quan trọng của UPS cho Data Center, điện năng không chỉ cần đủ công suất mà còn phải liên tục, ổn định và có khả năng dự phòng. Chỉ một sự cố mất điện trong vài giây cũng có thể khiến máy chủ, thiết bị mạng, hệ thống lưu trữ hoặc các ứng dụng quan trọng bị gián đoạn.
Đó là lý do UPS cho trung tâm dữ liệu trở thành một thành phần quan trọng trong hạ tầng nguồn điện của Data Center.
UPS – Uninterruptible Power Supply – có nhiệm vụ cung cấp nguồn điện liên tục cho tải khi nguồn điện lưới gặp sự cố. Đồng thời, hệ thống UPS còn giúp hạn chế tác động của sụt áp, tăng áp, nhiễu điện và các bất thường khác trên nguồn điện.
Đối với Data Center, việc lựa chọn UPS không đơn thuần là chọn một thiết bị có công suất lớn. Doanh nghiệp cần xây dựng một hệ thống UPS Data Center có tính dự phòng, khả năng mở rộng, giám sát và bảo trì phù hợp với mức độ quan trọng của tải.
Vì sao Data Center cần hệ thống UPS chuyên dụng?
Data Center thường vận hành máy chủ, thiết bị lưu trữ, switch mạng, router, firewall, hệ thống camera, kiểm soát ra vào và nhiều thiết bị phụ trợ khác.
Phần lớn các thiết bị này yêu cầu nguồn điện ổn định. Khi nguồn điện bị gián đoạn, hậu quả không chỉ nằm ở việc thiết bị tắt mà còn có thể ảnh hưởng đến dữ liệu và hoạt động kinh doanh.
1. Duy trì nguồn điện liên tục
Khi điện lưới mất, UPS chuyển sang nguồn từ battery gần như ngay lập tức, giúp tải IT tiếp tục hoạt động trong thời gian máy phát điện khởi động hoặc chờ nguồn điện được khôi phục.
2. Bảo vệ thiết bị CNTT
UPS Online Double Conversion có khả năng tái tạo nguồn điện đầu ra ổn định hơn so với việc cấp trực tiếp điện lưới cho thiết bị IT.
Điều này đặc biệt quan trọng với các Data Center có tải nhạy cảm và yêu cầu cao về chất lượng nguồn điện.
3. Tăng khả năng chống sự cố
Một giải pháp UPS Data Center được thiết kế đúng không chỉ tính đến tình huống mất điện mà còn phải xem xét các lỗi UPS, battery, đường bypass hoặc khả năng bảo trì.
Đây là lý do các kiến trúc dự phòng như N+1, 2N hoặc 2N+1 thường được cân nhắc cho các hệ thống có yêu cầu cao về tính sẵn sàng.
Các thành phần chính trong hệ thống UPS Data Center
Một hệ thống hoàn chỉnh thường không chỉ gồm UPS và battery mà còn bao gồm nhiều thành phần phối hợp với nhau.
UPS công suất lớn
UPS là trung tâm của hệ thống nguồn dự phòng.
Tùy quy mô Data Center, công suất có thể từ vài chục kVA đến hàng trăm kVA hoặc cao hơn. Khi lựa chọn, cần xem xét đồng thời công suất biểu kiến kVA, công suất thực kW, hệ số công suất và đặc tính của tải.
Không nên lựa chọn UPS chỉ dựa trên tổng công suất danh định của thiết bị.
Hệ thống battery
Battery quyết định thời gian lưu điện của UPS.
Ví dụ, cùng một UPS 100 kVA nhưng yêu cầu lưu điện 5 phút và 60 phút sẽ dẫn tới cấu hình battery hoàn toàn khác nhau.
Khi thiết kế cần xác định:
- Công suất tải thực tế.
- Thời gian backup yêu cầu.
- Điện áp DC của UPS.
- Số lượng cell/bình battery.
- Dòng phóng điện.
- Nhiệt độ môi trường.
- Tuổi thọ dự kiến.
- Khả năng mở rộng trong tương lai.
Maintenance Bypass
Maintenance Bypass cho phép kỹ thuật viên thực hiện bảo trì UPS mà vẫn duy trì nguồn cấp cho tải trong phạm vi thiết kế phù hợp.
Đây là thành phần quan trọng khi Data Center yêu cầu bảo trì mà hạn chế tối đa việc ngắt tải.
Static Bypass
Static Bypass tạo đường chuyển tải sang nguồn bypass trong một số tình huống như UPS quá tải hoặc xảy ra lỗi phù hợp với điều kiện vận hành.
Thiết kế bypass phải được tính toán đồng bộ với hệ thống phân phối điện và yêu cầu bảo vệ.
Hệ thống giám sát
Một Data Center hiện đại cần theo dõi trạng thái UPS, battery, tải, điện áp, dòng điện, nhiệt độ và các cảnh báo quan trọng.
Các giao thức hoặc hệ thống quản lý như SNMP có thể được tích hợp vào hệ thống giám sát tập trung để đội ngũ IT và vận hành nhận cảnh báo sớm.
Thiết kế bộ lưu điện cho Data Center cần chú ý những gì?
Thiết kế UPS Data Center cần bắt đầu từ tải thực tế thay vì bắt đầu bằng việc chọn một model UPS.
Bước 1: Xác định tải IT
Trước tiên cần thống kê toàn bộ tải cần UPS bảo vệ:
- Server.
- Storage.
- Network Switch.
- Router.
- Firewall.
- Thiết bị viễn thông.
- Hệ thống điều khiển.
- Thiết bị phụ trợ quan trọng.
Nên đo tải thực tế nếu hệ thống đang vận hành thay vì chỉ cộng công suất ghi trên nhãn thiết bị.
Bước 2: Xác định công suất UPS
Có thể quy đổi tải kW sang yêu cầu kVA dựa trên hệ số công suất của tải.
Ví dụ, nếu tải thực tế khoảng 80 kW và giả định hệ số công suất cần xét là 0,9 thì:
kVA ≈ 80 / 0,9 = 88,9 kVA
Tuy nhiên, đây mới chỉ là bước tính cơ bản.
Khi thiết kế thực tế còn phải xem xét dự phòng công suất, khả năng mở rộng, đặc tính tải và kiến trúc redundancy.
Bước 3: Xác định kiến trúc dự phòng
Đây là một trong những quyết định quan trọng nhất.
N+1 nghĩa là hệ thống có thêm ít nhất một module/UPS dự phòng so với nhu cầu tải thiết kế.
Ví dụ, nếu Data Center cần 3 module UPS để đáp ứng tải thì cấu hình N+1 có thể sử dụng 4 module.
Trong khi đó, 2N thường xây dựng hai hệ thống nguồn độc lập, mỗi hệ thống có khả năng đáp ứng tải theo thiết kế.
Kiến trúc nào phù hợp phụ thuộc vào yêu cầu về độ sẵn sàng, ngân sách, mặt bằng và tiêu chuẩn thiết kế của Data Center.
Bước 4: Tính thời gian lưu điện
Không nên mặc định rằng UPS có battery càng lớn càng tốt.
Thời gian lưu điện nên được xác định dựa trên chiến lược vận hành của Data Center.
Nếu máy phát điện có khả năng khởi động nhanh, thời gian backup của UPS có thể được thiết kế khác với Data Center không có nguồn phát dự phòng.
Một cấu hình tốt phải cân bằng giữa:
Thời gian backup – chi phí battery – không gian – dòng phóng – tuổi thọ battery.
Tham khảo thêm bài viết : Cách tính dung lượng acquy cho UPS
UPS Online có phù hợp cho Data Center?
Đối với tải IT quan trọng, UPS Online Double Conversion thường được cân nhắc vì UPS liên tục thực hiện quá trình chuyển đổi AC-DC-AC.
Cấu trúc này giúp tải được cấp từ nguồn đầu ra được kiểm soát bởi UPS thay vì phụ thuộc trực tiếp vào chất lượng điện lưới.
Một hệ thống UPS Online phù hợp có thể cung cấp:
- Nguồn điện ổn định.
- Khả năng lọc nhiễu.
- Chuyển đổi nguồn dự phòng.
- Khả năng kết nối battery.
- Khả năng giám sát.
- Hỗ trợ cấu hình dự phòng.
Tuy nhiên, việc lựa chọn UPS vẫn cần dựa trên đặc tính tải và kiến trúc tổng thể thay vì mặc định rằng công suất càng lớn thì hệ thống càng tốt.
7 giải pháp UPS Data Center phổ biến
1. UPS tập trung công suất lớn
Một hoặc một nhóm UPS công suất lớn được đặt tại khu vực nguồn trung tâm.
Phương án này phù hợp với Data Center có cấu trúc nguồn tập trung và yêu cầu quản lý thống nhất.
2. UPS Modular
UPS Modular sử dụng các module công suất ghép song song.
Ưu điểm đáng chú ý là khả năng mở rộng công suất theo nhu cầu thực tế.
Ví dụ, doanh nghiệp có thể bắt đầu với số lượng module vừa đủ rồi bổ sung module khi tải tăng.
3. Cấu hình N+1
N+1 tạo thêm một đơn vị dự phòng để khi một module gặp lỗi hoặc cần bảo trì, hệ thống vẫn có khả năng tiếp tục cung cấp công suất theo thiết kế.
Đây là kiến trúc thường được cân nhắc khi doanh nghiệp cần cân bằng giữa độ dự phòng và chi phí đầu tư.
4. Cấu hình 2N
2N xây dựng hai đường nguồn độc lập.
Mục tiêu của kiến trúc này là giảm sự phụ thuộc vào một hệ thống UPS duy nhất.
Đây là phương án có mức đầu tư và yêu cầu hạ tầng cao hơn, do đó cần đánh giá dựa trên mức độ quan trọng của Data Center.
5. UPS kết hợp máy phát điện
UPS không phải giải pháp thay thế máy phát điện.
Trong Data Center, UPS thường đóng vai trò cầu nối nguồn tức thời, trong khi máy phát điện đảm nhiệm khả năng cung cấp điện trong thời gian mất điện kéo dài.
Sự phối hợp giữa UPS, battery, ATS/STS và máy phát cần được tính toán đồng bộ.
6. UPS với hệ thống giám sát tập trung
Khi số lượng UPS và battery tăng, việc giám sát thủ công trở nên khó khăn.
Hệ thống monitoring giúp đội ngũ vận hành phát hiện cảnh báo sớm, theo dõi tải và kiểm tra tình trạng battery.
7. UPS có khả năng mở rộng
Data Center thường không có tải cố định trong suốt vòng đời dự án.
Vì vậy, một giải pháp UPS Data Center có khả năng mở rộng giúp doanh nghiệp hạn chế việc đầu tư quá lớn ngay từ đầu.
Ví dụ tính toán UPS cho một Data Center
Giả sử một Data Center có tải IT hiện tại khoảng 150 kW.
Doanh nghiệp dự kiến tăng tải lên 200 kW trong tương lai và muốn duy trì một mức dự phòng nhất định.
Thay vì chỉ lấy 150 kW rồi chọn UPS tương ứng, kỹ sư cần xem xét:
Tải hiện tại → tải tương lai → công suất kVA → dự phòng → redundancy → battery → khả năng mở rộng.
Nếu sử dụng hệ thống modular, có thể thiết kế số lượng module đáp ứng tải hiện tại đồng thời chừa khả năng bổ sung module.
Ví dụ minh họa:
Tải hiện tại: 150 kW
Tải dự kiến: 200 kW
Kiến trúc: N+1
Thời gian backup: theo yêu cầu vận hành
Các thông số cuối cùng phải được xác nhận bằng dữ liệu tải thực tế, hệ số công suất, điện áp hệ thống và yêu cầu của thiết kế điện.
Điểm quan trọng là không nên lấy ví dụ trên để áp dụng trực tiếp cho một Data Center cụ thể nếu chưa khảo sát tải và hạ tầng điện.
Những sai lầm thường gặp khi chọn UPS cho trung tâm dữ liệu
Chỉ nhìn vào công suất kVA
Hai UPS cùng công suất kVA chưa chắc cung cấp hiệu quả giống nhau nếu công suất thực kW, hệ số công suất và khả năng quá tải khác nhau.
Không tính tải tương lai
Data Center thường tăng số lượng server và thiết bị mạng theo thời gian.
Nếu UPS chỉ vừa đủ tải hiện tại, doanh nghiệp có thể phải đầu tư lại khi mở rộng.
Không quan tâm đến redundancy
Một UPS duy nhất có thể đáp ứng công suất nhưng không nhất thiết đáp ứng yêu cầu dự phòng của Data Center.
Chọn battery theo thời gian backup một cách máy móc
Battery phải được tính dựa trên điện áp DC, dòng phóng, tải thực tế, nhiệt độ và đặc tính của UPS.
Bỏ qua môi trường phòng UPS
Nhiệt độ ảnh hưởng đáng kể đến tuổi thọ battery.
Vì vậy, phòng UPS và battery cần được thiết kế thông gió, điều hòa và kiểm soát môi trường phù hợp.
Tiêu chí lựa chọn nhà cung cấp hệ thống UPS Data Center
Đối với dự án Data Center, doanh nghiệp không nên chỉ so sánh giá thiết bị.
Nên đánh giá nhà cung cấp dựa trên:
- Khả năng khảo sát và đo tải.
- Năng lực thiết kế hệ thống.
- Kinh nghiệm triển khai UPS công suất lớn.
- Khả năng thiết kế battery.
- Phương án N+1 hoặc 2N.
- Hỗ trợ lắp đặt và commissioning.
- Khả năng bảo trì.
- Thời gian phản hồi khi có sự cố.
- Linh kiện và battery thay thế.
- Khả năng giám sát từ xa.
- Tài liệu kỹ thuật và hồ sơ nghiệm thu.
Một nhà cung cấp có năng lực cần đưa ra giải pháp tổng thể, thay vì chỉ báo giá một model UPS.
UPS cho Data Center – Giải pháp cho hệ thống IT
Đối với các doanh nghiệp đang tìm kiếm UPS cho trung tâm dữ liệu, dòng UPS công suất lớn Hyundai có thể được xem xét cho nhiều mô hình tải khác nhau.
Tùy quy mô dự án, cấu hình có thể được tính toán theo công suất tải, thời gian lưu điện, kiến trúc dự phòng và yêu cầu mở rộng.
Điểm quan trọng nhất vẫn là lựa chọn cấu hình dựa trên khảo sát thực tế.
Nếu Data Center có tải từ vài chục kW đến hàng trăm kW, việc khảo sát trước khi báo cấu hình sẽ giúp hạn chế tình trạng chọn UPS thiếu công suất hoặc đầu tư vượt nhu cầu.
Quy trình triển khai giải pháp bộ lưu điện cho Data Center
Một quy trình triển khai chuyên nghiệp có thể gồm:
Khảo sát → đo tải → phân tích phụ tải → xác định công suất → lựa chọn kiến trúc dự phòng → tính battery → thiết kế bypass → lập phương án đấu nối → lắp đặt → commissioning → bàn giao → bảo trì.
Trong đó, bước khảo sát và phân tích tải có ảnh hưởng trực tiếp đến toàn bộ các bước phía sau.
Đối với dự án lớn, nên xây dựng hồ sơ kỹ thuật bao gồm sơ đồ nguyên lý, sơ đồ single-line, bảng tính công suất, cấu hình battery, phương án bypass và kế hoạch bảo trì.
Câu hỏi thường gặp về UPS cho Data Center
Data Center nên dùng UPS Online hay UPS Offline?
Với tải IT quan trọng, UPS Online Double Conversion thường được xem xét do yêu cầu cao về chất lượng nguồn và tính liên tục. Tuy nhiên, lựa chọn cuối cùng phải dựa trên thiết kế hệ thống.
UPS Data Center cần lưu điện bao lâu?
Không có một thời gian cố định cho mọi Data Center. Thời gian backup phụ thuộc vào máy phát điện, chiến lược vận hành, yêu cầu shutdown và mức độ quan trọng của tải.
N+1 trong hệ thống UPS Data Center là gì?
N+1 nghĩa là hệ thống có thêm một đơn vị dự phòng ngoài số lượng cần thiết để đáp ứng tải thiết kế.
Có cần máy phát điện nếu đã có UPS không?
Có. UPS chủ yếu cung cấp nguồn dự phòng trong thời gian ngắn và xử lý quá trình chuyển nguồn. Máy phát điện thường được sử dụng để duy trì nguồn trong các sự cố mất điện kéo dài.
Có nên chọn UPS lớn hơn tải rất nhiều?
Không nhất thiết. UPS quá lớn có thể làm tăng chi phí đầu tư và ảnh hưởng đến hiệu suất vận hành ở tải thấp. Cần xác định công suất dựa trên tải hiện tại, tăng trưởng tương lai và kiến trúc dự phòng.
Kết luận: Giải pháp bộ lưu điện cho Data Center từ nhu cầu thực tế
Một giải pháp UPS Data Center hiệu quả không chỉ nằm ở việc lựa chọn một UPS có công suất lớn.
Doanh nghiệp cần xem xét toàn bộ chuỗi:
Nguồn điện → UPS → Battery → Bypass → Phân phối → Máy phát → Monitoring → Tải IT → Dự phòng.
Đặc biệt, thiết kế UPS Data Center cần dựa trên tải thực tế, yêu cầu uptime, khả năng mở rộng và chiến lược vận hành của từng dự án.
Nếu doanh nghiệp đang cần UPS cho trung tâm dữ liệu, hãy tiến hành khảo sát tải trước khi quyết định công suất và cấu hình. Một phương án được tính toán đúng ngay từ đầu có thể giúp tối ưu chi phí đầu tư, tăng khả năng dự phòng và hạn chế rủi ro trong quá trình vận hành.
